Réaliser une table-établi pour l’atelier

Réaliser une table-établi pour l’atelier

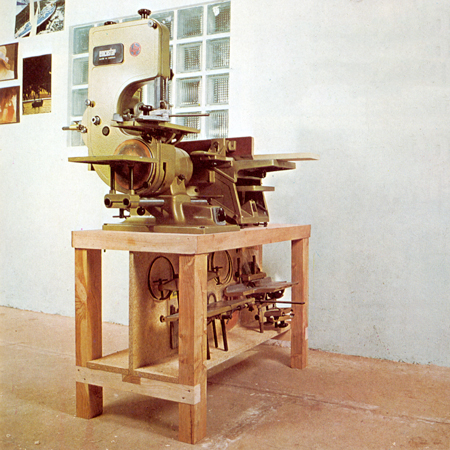

Notre table-établi est un élément essentiel du mobilier de l’atelier. Nous l’avons conçue particulièrement solide, de façon à résister aux efforts importants qui pourront lui être demandés tant si elle supporte un combiné que si vous l’utilisez comme établi de travail. Dans ce cas, vous devrez modifier sa hauteur, pour placer son plateau à environ 80 cm du sol.
Réaliser une table-établi pour l'atelier

Matériel nécessaire

  • Marteau
  • Scie égoïne
  • Scie à araser
  • Mètre
  • Tournevis
  • Perceuse
  • Trusquin
  • Ciseau à bois

Réalisation d’entailles pour les traverses

Entailler les pieds à la scie
Entailler les pieds à la scie

1. Vous commencerez par exécuter dans chacun des pieds les entailles qui sont destinées à recevoir les traverses basses. Vous travaillerez à la scie à araser. (Plan de la table-établi)

Dégager au ciseau à bois
Dégager au ciseau à bois

2. Dégagez les entailles amorcées à la scie avec un ciseau à bois bien affûté. Ces entailles sont larges de 60 mm et profondes de 40 mm.

Réalisation des entailles en bout de traverses
Réalisation des entailles en bout de traverses

3. Passez ensuite à la réalisation des entailles en bout des traverses basses (longueur 60 mm, profondeur 40 mm). On distingue le traçage de l’entaille centrale pour le longeron bas.

Traçage au trusquin
Traçage au trusquin

4. L’extrémité supérieure des pieds est entaillée sur deux faces, de façon à recevoir la traverse haute et le longeron haut. Tracez la ligne d’entaille avec un trusquin.

Assemblage des traverses et logerons

Assemblage d'une des traverses hautes avec un pied
Assemblage d’une des traverses hautes avec un pied

5. Traverse basse et pieds sont assemblés par collage et clouage. Utilisez des pointes de 60 mm. Ence qui concerne l’assemblage des traverses hautes avec les pieds, remplacez les clous par des vis.

Mise en place des longerons
Mise en place des longerons

6. Mise en place théorique des longerons hauts et bas. Les premiers sont collés-vissés, le second collé-cloué.

Assemblage du pied avec la traverse et le longeron.
Assemblage du pied avec la traverse et le longeron.

7. Une fois terminé l’assemblage du pied avec la traverse et le longeron, les pièces doivent être, comme ici, parfaitement jointives.

Montage des parties intérieures de la table-établi

Pose de  l'étagère
Pose de l’étagère

8. L’ossature de la table étant terminée, passez à l’aménagement de la partie inférieure. Posez la première petite étagère, puis la séparation, et enfin l’autre étagère.

Collage des longerons hauts et des traverses hautes
Collage des longerons hauts et des traverses hautes

9. Enduisez soigneusement de colle la face supérieure des traverses hautes et des longerons hauts.

Pose du plateau de la table-établi

Clouage du panneau de contreplaqué
Clouage du panneau de contreplaqué

10. Posez le panneau de contreplaqué multiplis et clouez-le, au centre, sur le chant du panneau de séparation (aggloméré).

Vissage du panneau de contreplaqué
Vissage du panneau de contreplaqué

11. Vissez le panneau de contreplaqué en périphérie sur les traverses et longerons.

Rectification des angles
Rectification des angles

12. Pour finir, collez-clouez un couvre-joint de 60 mm tout autour du plateau. Rectifiez les angles avec une scie égoïne.

Texte :

Christian Pessey
